吊运油罐时爬架电动葫芦立柱的数量是怎么规定的

作者:杭州冠航机械·爬架葫芦销售中心 发布时间:2022-08-27 16:38:19点击:114

爬架电动葫芦是近几年新研发流行的一种电动葫芦类型,因其轻巧方便,正在逐步替代部分钢丝绳电动葫芦。它结合了手拉葫芦和电动葫芦各自的优点,在大型油罐的吊运、升降脚手架的升降中发挥着不可代替的作用。

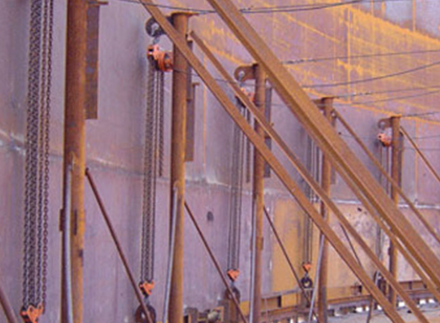

爬架电动葫芦又名“群吊电动葫芦”采用盘式制动电机进行驱动,是吊运油罐、储罐的必备吊装设备,在吊装时,电动葫芦需要安装在立柱上,立柱的数量也就决定了电动葫芦的数量,那么这个数量是怎么规定的呢?

我们根据施工图可以知道罐体的总重量和其他部件的重量计算出来,以吊装载荷进行计算,就可以对提升柱的数量进行计算,计算公式是:立柱数量计算公式,N=(罐总重量-罐底板重量-最下层罐壁板重量 + 罐顶平台及附件重量 + 胀圈重量)× 动载风载系数 × 安全系数/倒链额载。动载风载系数取值为 1.25,环链电动葫芦选用 10t级,胀圈重约 3000kg。

N = ( 9 1 8 4 9 - 2 1 0 2 3 - 1 3 0 6 8 + 3 0 0 0 ) × 1 . 2 5 ×1.7/10000=12.9考虑到拱顶罐罐顶施工,罐顶板采用瓜皮板形式搭接成型,往往是偶数,单台 3000m3 污水罐设置提升柱14根,配套环链电动葫芦14台,这也增加了安全系数。
